鍋爐煙氣的兩種脫硝技術簡介

2021-01-22 00:00:00

0次

鍋爐煙氣的兩種脫硝技術簡介

1、SCR（選擇性催化還原脫硝）技術：

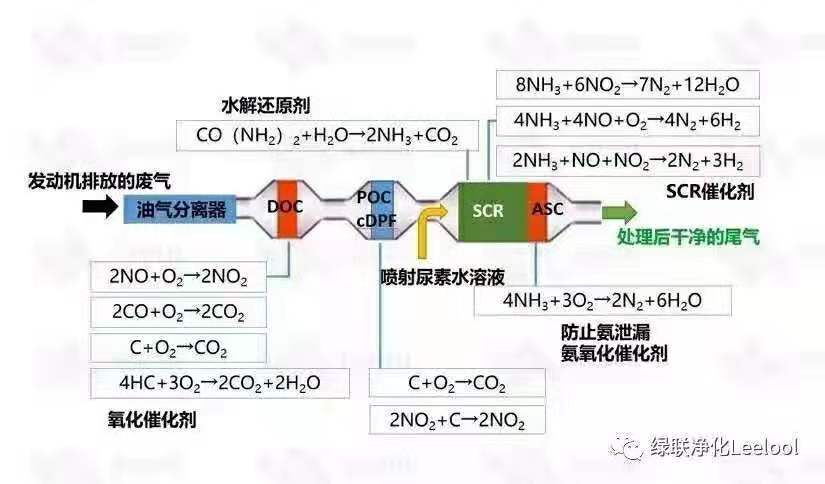

鍋爐脫硝技術之SCR（選擇性催化還原脫硝）技術

SCR 是目前最成熟的煙氣脫硝技術, 它是一種爐后脫硝方法, 最早由日本于 20 世紀 60~70 年代后期完成商業運行, 是利用還原劑(NH3, 尿素)在金屬催化劑作用下, 選擇性地與 NOx 反應生成 N2 和H2O, 而不是被 O2 氧化, 故稱為“ 選擇性” 。

選擇性非催化還原法是一種不使用催化劑，在 850～1100℃溫度范圍內還原NOx的方法。最常使用的藥品為氨和尿素。氨氣作為脫硝劑被噴入高溫煙氣脫硝裝置中,在催化劑的作用下將煙氣中NOx 分解成為N2和H2O,其反應公式如下:4NO + 4NH3 +O2 →4N2 + 6H2O ； NO +NO2 + 2NH3 →2N2 + 3H2O ；一般通過使用適當的催化劑,上述反應可以在200 ℃～450 ℃的溫度范圍內有效進行, 在NH3 /NO = 1的情況下,可以達到80～90%的脫硝效率。煙氣中的NOx 濃度通常是低的,但是煙氣的體積相對很大,因此用在SCR裝置的催化劑一定是高性能。因此用在這種條件下的催化劑一定滿足燃煤鍋爐高可靠性運行的要求。一般來說，SNCR脫硝效率對大型燃煤機組可達 25%～40% ,對小型機組可達 80%。由于該法受鍋爐結構尺寸影響很大，多用作低氮燃燒技術的補充處理手段。其工程造價低、布置簡易、占地面積小，適合老廠改造，新廠可以根據鍋爐設計配合使用。

2、SNCR（選擇性非催化還原脫硝）技術

鍋爐脫硝技術之SNCR（選擇性非催化還原脫硝）技術

SNCR脫硝技術原理SNCR工藝以爐膛作為反應器，是目前舊機組脫硝技術改造時主要采用的脫硝技術。

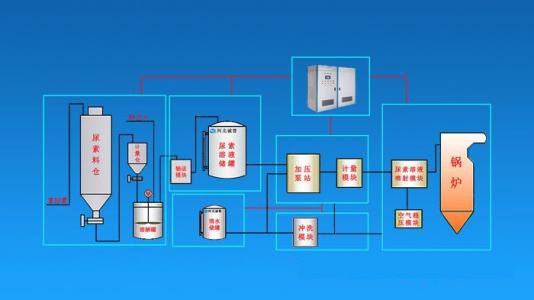

一般可獲得30%~50%的NOx脫除率，所用的還原劑一般為氨、氨水和尿素等。由于尿素比氨具有更好的鍋爐內分布性能，且尿素是一般化學藥品，運輸存儲簡單安全、貨源易得，而氨屬于危險化學藥品，SNCR一般采用尿素作為還原劑。選擇性非催化還原（SNCR）脫除NOx技術是把含有NHx基的還原劑，噴入爐膛，該還原劑迅速熱分解成NH3選擇性地與煙氣中的NOx反應生成N2、CO2、H2O等無害氣體。SNCR脫硝工藝流程：將滿足要求的尿素固體顆粒卸至尿素儲料倉，由計量給料裝置進入配液池，在加熱的條件下，用工藝水將尿素固體顆粒配制成尿素溶液，經配料輸送泵送至溶液儲罐，儲罐中的尿素溶液通過加壓泵和輸送管道送到爐前噴射系統，經布置在鍋爐四周的霧化噴嘴噴入爐膛900~1100℃的溫度區域。儲罐輸出的尿素溶液，可和工藝水混合配制成不同濃度的尿素溶液以滿足鍋爐不同負荷的要求；噴嘴可布置多層以滿足不同溫度區域的要求。適用范圍：新建、擴建、改建機組或現役的舊機組，受場地限制，要求脫硝效率不太高的機組。SNCR工藝特點：以爐膛作為反應器，不需要催化劑，投資運行成本較低；脫硝效率中等，一般為30%--50%，與低氮燃燒技術組合效果更好，可達到70％的脫硝率；造成空氣預熱器和靜電除塵器的堵塞和腐蝕比SCR低。
