發電機產生氮氧化物原因和SCR脫硝方式

2021-01-08 00:00:00

0次

關鍵詞：脫硝方式,發電機尾氣氮氧化物脫硝,SCR脫硝反應方式

一、發動機產生NOx（氮氧化物）的原因

隨著我國實行可持續發展的戰略，經濟建設和環境的協調發展已成為可持續發展的一項重要內容，因此環境保護已成為當前和今后一項任重而道遠的工作。在燃煤電廠排放的大氣污染物中，氮氧化物（NOx）因?yàn)閷?duì)生態環境和人體健康的危害極大，且難以處理，所以稱為重點控制排放的污染物之一。由于環保滯后，特別是治理資金的匱乏，我國對NOx的治理還很有限。NOx（氮氧化物）主要是NO（一氧化氮）和NO2（二氧化氮）。發電機組或者說發動機在燃料燃燒的過程中，NOx的形成途徑主要有兩條：一是有機地結合在燃料中的氮化物在高溫火焰中發生熱分解，并進一步氧化而生成NOx；二是供應燃燒用的空氣中的氮?dú)庠诟邷貭顟B(tài)與燃燒空氣中的氧發生化合反應而生成NOx。

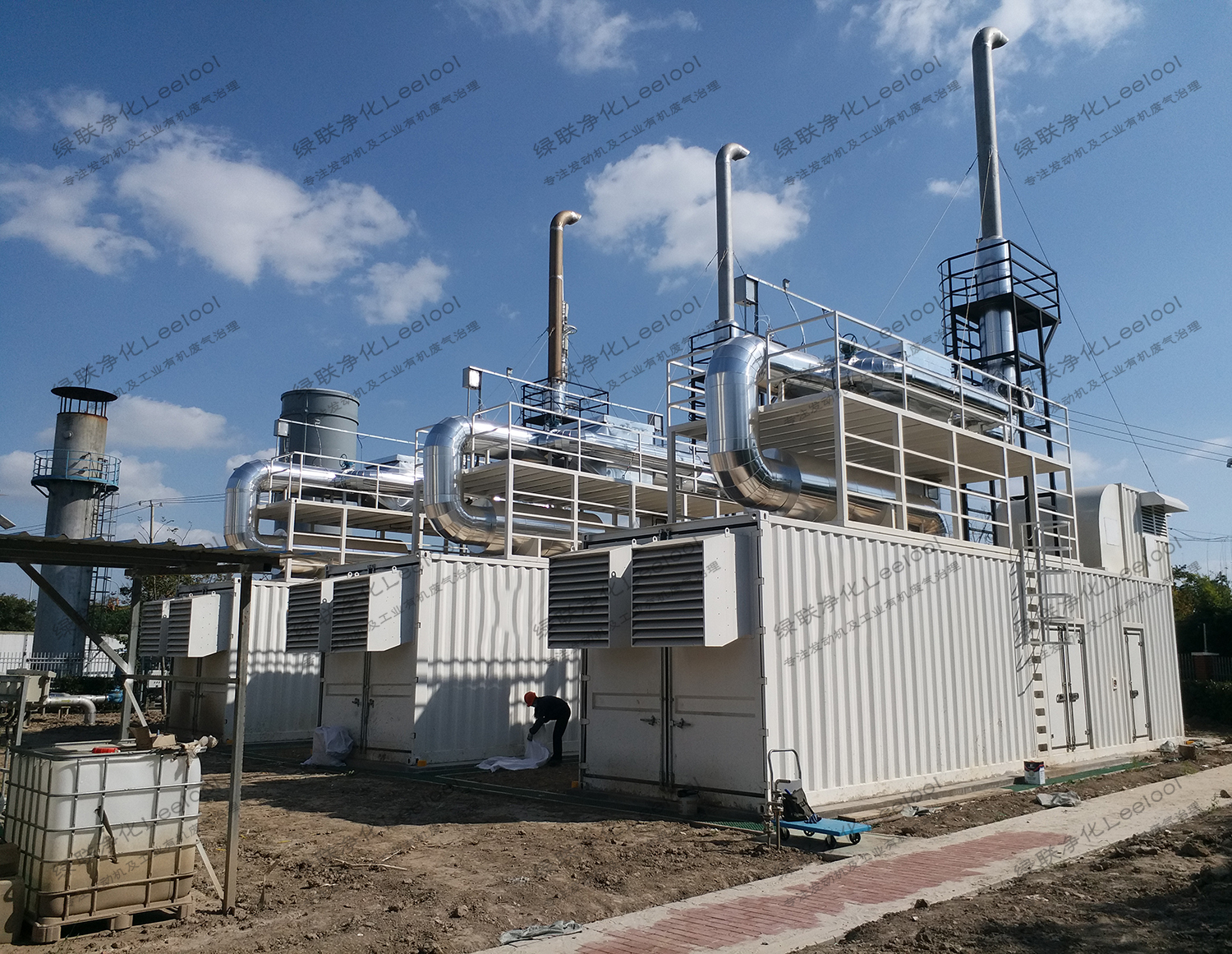

發電機尾氣氮氧化物脫硝

二、SCR脫硝反應方式

SCR脫硝技術方式是煙氣與噴射的還原劑（如NH3、液氨、尿素）在經過SCR反應器的擠出式或涂覆式催化劑層時，煙氣中的NOx（主要是NO和少量NO2）和加入SCR反應器的還原劑NH3、煙氣中剩余O2發生選擇性催化還原反應，生成無污染的N2和H2O。

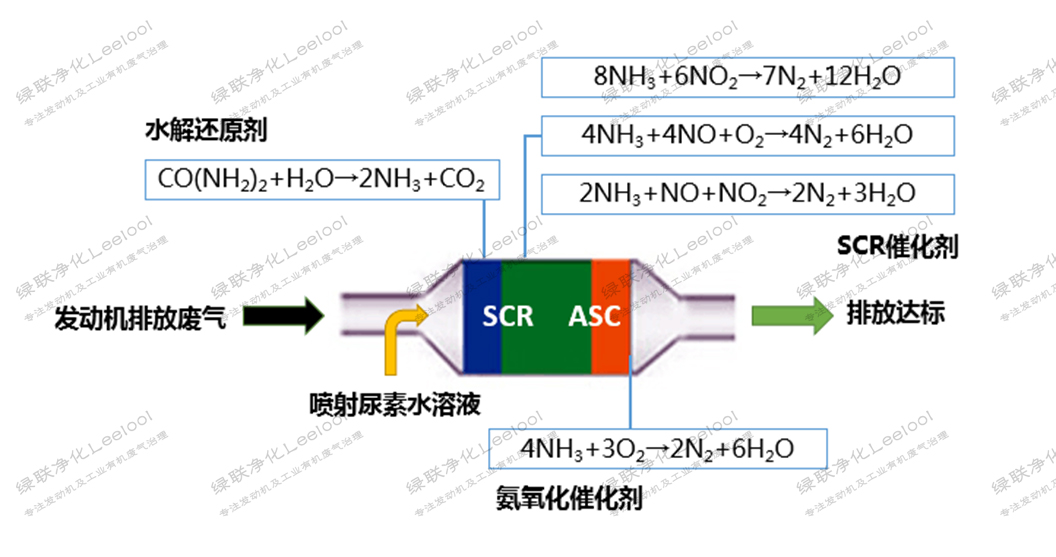

SCR脫硝反應方式

三、SCR脫硝方式流程

在電控單元的控制下，由尿素泵將尿素溶液從尿素罐中抽出，計量、加壓后送到雙流霧化噴射槍，壓縮空氣經控制單元調壓后也送到計量噴射槍，噴射閥打開后，尿素在壓縮空氣的引射作用下噴出，和壓縮空氣混合后經噴嘴霧化后噴入混合管道。自控單元根據廢氣流量、溫度和NOx濃度準確計算出所需的尿素溶液噴射量，發出相應的脈寬調制信號給計量泵，計量泵根據信號對尿素溶液進行計量，從而保證尿素溶液量精準噴射到混合管道。

高溫尾氣經過混合管，經過混合器實現均勻混合進入催化反應器，在催化劑的作用下，迅速發生選擇性催化還原反應（，SCR）。混合的尾氣中含有的NOx和NH3在反應器中的SCR催化劑作用下，生成N2和H2O，達到降低氮氧化物的效果；另外總有一部分沒有反應的NH3（氨氣）流出及未反應完全的NH3，為防止其排空造成二次污染，可在催化反應器里加裝氨逃逸控制催化劑（氧化類催化劑），將未反應完全的NH3氧化成N2和H2O，把氨逃逸控制在標準要求范圍內，另外氨逃逸催化劑還可以將超過50%以上的CO轉化為CO2。

系統為閉環控制，即尿素噴射量會根據尾氣排放變化而變化。系統啟動時，尿素會根據預先編程設定的曲線噴射；運行穩定后，通過對NOx的持續監控，控制系統會自動調整噴射劑量，既能讓NOx充分還原，也不讓多余的NH3逃逸。

主控中的PLC設備為控制系統的核心，通過搜集安裝在混合管末端、反應器前段及末端等位置的傳感器信號，來控制系統，同時對各個設備，如噴射裝置、尿素泵等工作狀態進行監控，確保系統的正常運行。

SCR脫硝方式流程
